"Kôdd i block" PV med luftfjädring

Inlägg av blackadder »

För er som undrar vad som händer med Anglian så blev det ett litet mellanspel som, föga förvånande, tog längre tid än vad jag hade tänkt.

Har varit sugen att testa luftfjädring och ramlade över en PV som nästan var bortom all räddning.
Planen var ju att rostlaga lite, fixa bromsarna och slänga på luftfjädring.

Ska man ha luftfjädring vill man ju kunna lägga trösklarna i backen.
Sagt och gjort, på med de gamla 7" fälgarna jag hade på Amazonen och bort med fjädrar och genomslagsgummi.

Hm, nästan 15cm kvar innan trösklarna tar i.....
Då det var tänkt som ett snabbjobb tog jag inte så mycket bilder, men här kommer litegrann:



Såg faktiskt helt OK ut.

Lite suspekta lagningar

Där står Anglian och undrar vad som hände

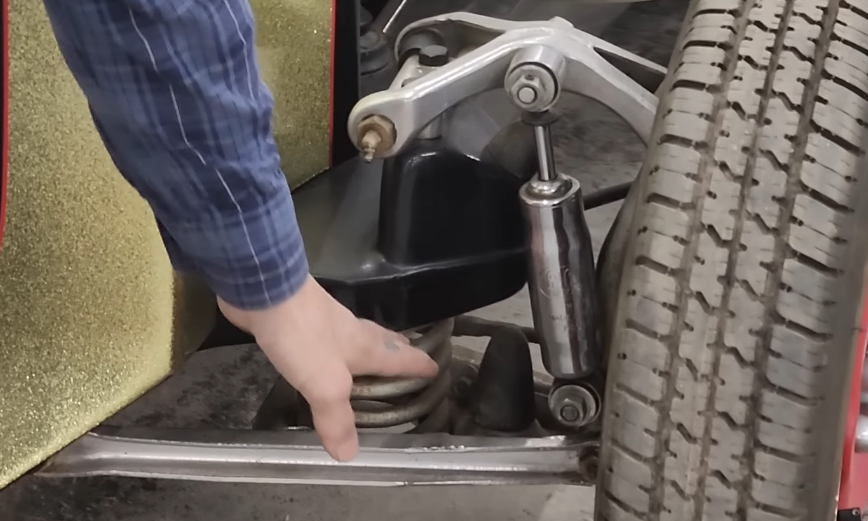

Fjädrarna kunde man ta ut för hand.


*Kôdd i block ≈ nu går det inte mer
Senast redigerad av blackadder den mån sep 18, 2023 2:51 pm, redigerad totalt 2 gång.
Användarvisningsbild
blackadder
Forumsberoende
Inlägg: 931
Blev medlem: lör dec 19, 2009 11:20 am
Ort: Dingle

Re:

Inlägg av blackadder »

Den var imponerande dålig.

Men ganska snart var bakdelen rostfri...

Var väl i och för sig fri från det mesta....


Det som blev kvar.....

/Peter
robinb3rgsten
För mycket laddtryck
Inlägg: 297
Blev medlem: tor feb 05, 2015 9:54 pm

Re: "Kôdd i block" PV med luftfjädring

Inlägg av robinb3rgsten »

Spännande
Användarvisningsbild
blackadder
Forumsberoende
Inlägg: 931
Blev medlem: lör dec 19, 2009 11:20 am
Ort: Dingle

Re:

Inlägg av blackadder »

Var ju naturligtvis tvungen att göra en mock-up så man fick en bild av hur det skulle bli.

Det var en riktig motivationshöjare.


Nu ligger den på rambalkarna fram, så dom behövs sektioneras någon centimeter för att det ska bli kôddiblock.


Bakskärmarna behövdes flyttas upp litegrann, men det skulle ju ändå dit nya infästningar.
Även framnavet behöver flyttas upp ca 15cm för att det ska kunnas sänkas så mycket som behövs.

Lita att fnula på.

/Peter
robinb3rgsten
För mycket laddtryck
Inlägg: 297
Blev medlem: tor feb 05, 2015 9:54 pm

Re: "Kôdd i block" PV med luftfjädring

Inlägg av robinb3rgsten »

Ja typ allt blir ju ballare ju närmare backen de kommer
Användarvisningsbild
Steve
Steve, inte Stiiiv
Inlägg: 6066
Blev medlem: ons sep 24, 2003 7:58 pm
Ort: Lykksällä

Re: "Kôdd i block" PV med luftfjädring

Inlägg av Steve »

Äntligen 8)
Evighetsprojekten
If it has tits or wheels it will give you problems
Hasse Bus
För mycket laddtryck
Inlägg: 253
Blev medlem: tis jan 16, 2007 4:30 pm
Ort: Vadstena
Kontakt:

Re: "Kôdd i block" PV med luftfjädring

Inlägg av Hasse Bus »

Klockrent. :mrgreen: :thumbright:
Har du problem med din Gula Volvo , askamaskinservice.se
Hans-Åke Rahm.
Användarvisningsbild
blackadder
Forumsberoende
Inlägg: 931
Blev medlem: lör dec 19, 2009 11:20 am
Ort: Dingle

Re:

Inlägg av blackadder »

robinb3rgsten skrev: tis sep 19, 2023 9:08 pm Ja typ allt blir ju ballare ju närmare backen de kommer
Javisst! Jag trodde man skulle bli mogen och förståndig när man blev äldre, men det går tydligen åt andra hållet.
Steve skrev: ons sep 20, 2023 7:23 amÄntligen 8)
jajaja...
Hasse Bus skrev: ons sep 20, 2023 10:58 am Klockrent. :mrgreen: :thumbright:
:hihi:


För att få ner den fram rotade jag i bra-att-ha lådan, och under över alla under hittade jag något som faktiskt var bra att ha.
nämligen spindlar med tillhörande bromsar från Amazon.

Undre spindelleden stämde förvånansvärt bra mot PV´ns bärarmar, och då fick man spindeln ca 7cm högre upp.

Fick göra nytt fäste till den övre spindelleden så slapp man hela PV´s konstiga lösning med bussningar och spindeltappar.





För att få geometrin att stämma angående bumpsteer och frigång fick jag använda höger sidas styrarm upp och ner på vänster sida.

Blev förvånansvärt bra. Nästan ingen rörelse alls i styrningen förutom precis innan ändlägena.

Användarvisningsbild
Steve
Steve, inte Stiiiv
Inlägg: 6066
Blev medlem: ons sep 24, 2003 7:58 pm
Ort: Lykksällä

Re: "Kôdd i block" PV med luftfjädring

Inlägg av Steve »

Har faktiskt tänkt förut att en PV-framvagn kan se rätt bra ut estetiskt också
Evighetsprojekten
If it has tits or wheels it will give you problems
Användarvisningsbild
blackadder
Forumsberoende
Inlägg: 931
Blev medlem: lör dec 19, 2009 11:20 am
Ort: Dingle

Re: "Kôdd i block" PV med luftfjädring

Inlägg av blackadder »

Ja dom ser bra ut, ganska identiska med vissa Pontiac och Cheva.

Ska vara ganska bra geometri enligt dom som kan.


Med spindlarna högre upp var det lite närmare målet men fortfarande en hel del kvar.

Framvagnen behövde komma högre upp så det var bara att ta fram kapen.

Rambenen var ändå i behov av rostlagning och det var ju bekvämt att kunna göra det på bänken.




Med rambenen uppflyttad var det dags för prov montage igen.
Det blev över förväntan.

Liknande procedur med bakvagnen.


/Peter



Användarvisningsbild
blackadder
Forumsberoende
Inlägg: 931
Blev medlem: lör dec 19, 2009 11:20 am
Ort: Dingle

Re: "Kôdd i block" PV med luftfjädring

Inlägg av blackadder »

Med grovarbetet gjort var det bara att sätta fart med skärminfästning och plåt under bagageluckan.

När skärmarna bak höjdes fram åkte dom ner bak, så den plåten fick göras längre.
Fick med en krockad bagageluckan som fick donera plåt.

Drog även ut infästningarna bak så den blir lite fetare. BildBildBildBild

/Peter

Användarvisningsbild
blackadder
Forumsberoende
Inlägg: 931
Blev medlem: lör dec 19, 2009 11:20 am
Ort: Dingle

Re:

Inlägg av blackadder »

Efter lite filurande på hur bälgar, stötdämpare och panhardstag skulle sitta blev det ett besök på den lokala verkstaden som knäckte till u-balk i 2mm plåt.


Blev även en plåt knäckt till sargen för bensintanken i 1,5mm som jag formade med krym/sträck tills den passade bra.



/Peter
Användarvisningsbild
Steve
Steve, inte Stiiiv
Inlägg: 6066
Blev medlem: ons sep 24, 2003 7:58 pm
Ort: Lykksällä

Re: "Kôdd i block" PV med luftfjädring

Inlägg av Steve »

Har du nån bild med bakskärmen på plats?
Evighetsprojekten
If it has tits or wheels it will give you problems
Användarvisningsbild
* * * NXJ * * *
Forumsberoende
Inlägg: 2435
Blev medlem: tis aug 30, 2005 9:49 pm
Ort: Strängnäs (Född, uppväxt i Ume)
Kontakt:

Re: "Kôdd i block" PV med luftfjädring

Inlägg av * * * NXJ * * * »

Blir bra det där👍
/NXJ
Niklas Jonsson Mikaloff
- - - - - - - - - - - - - -
-Volvo Pv taksänkt mm
-BusJapanHoj
-VW Tiguan
-Ford Focus TDCI Titanium
- - - - - - - - - - - - -
Användarvisningsbild
blackadder
Forumsberoende
Inlägg: 931
Blev medlem: lör dec 19, 2009 11:20 am
Ort: Dingle

Re:

Inlägg av blackadder »

Fäste till genomslagsgummit knåpades ihop, sedan började jag klä in u-balkarna med plåt.



Som synes fick jag provkört min nya sick och falsmaskin också.
