Porsche 996: Tyskbygge m. rörram & mittmotor

Projektrådar med information och bilder om olika byggen
Användarvisningsbild
Christian Hedblom
För mycket laddtryck
Inlägg: 224
Blev medlem: tor okt 11, 2012 8:10 pm
Ort: Göteborg/Kongsberg , Norge

Re: Porsche 996: Tyskbygge m. rörram & mittmotor

Inlägg av Christian Hedblom »

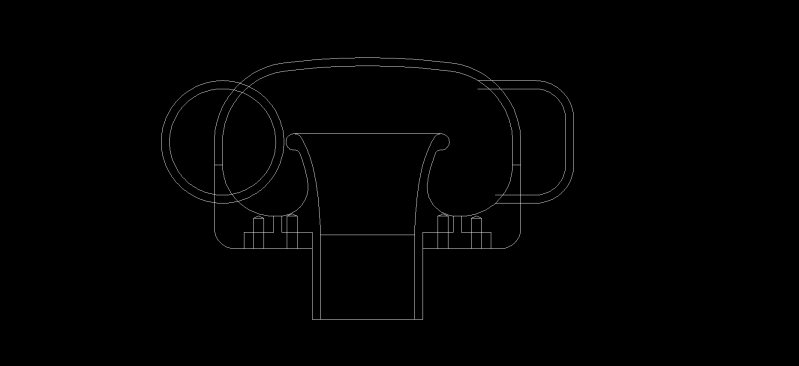

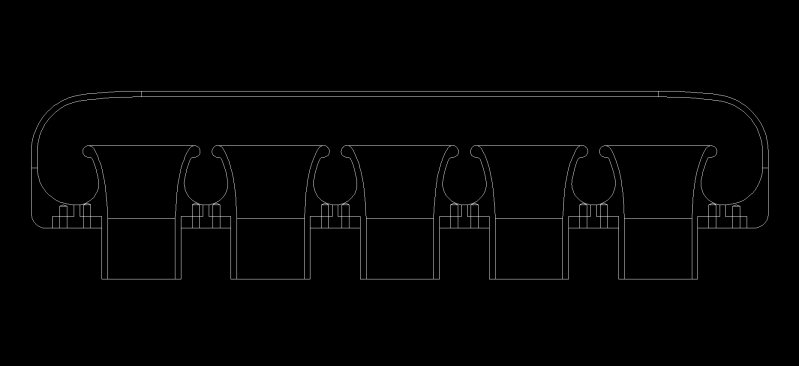

Jag har faktiskt tidigare tänkt kopiera S1:ans insug men av någon anledning ritade jag inte så från början..

Har nu ritat om och nu blir det mer likt S1, är även tänkt att ha förplenum likt S1.



Testar här lite olika former på förplenum..
Christian Hedblom

International Tube Welder
Cert. på Svart, Rostfritt, Aluminium, Titan, Inconel samt Greek Ascoloy.
Användarvisningsbild
Christian Hedblom
För mycket laddtryck
Inlägg: 224
Blev medlem: tor okt 11, 2012 8:10 pm
Ort: Göteborg/Kongsberg , Norge

Re: Porsche 996: Tyskbygge m. rörram & mittmotor

Inlägg av Christian Hedblom »

Om det är någon som har, känner någon som har eller vet om en skrotad topp till en audifemma (gärna ABY) får gärna höra av sig!! :)
Christian Hedblom

International Tube Welder
Cert. på Svart, Rostfritt, Aluminium, Titan, Inconel samt Greek Ascoloy.
Användarvisningsbild
Christian Hedblom
För mycket laddtryck
Inlägg: 224
Blev medlem: tor okt 11, 2012 8:10 pm
Ort: Göteborg/Kongsberg , Norge

Re: Porsche 996: Tyskbygge m. rörram & mittmotor

Inlägg av Christian Hedblom »

Har fått tag på topp nu, en komplett AAN med några småsprickor vid tändstifthålen.
Men lite jobb så går det nog få den funktionsduglig igen om man så vill :)
Christian Hedblom

International Tube Welder
Cert. på Svart, Rostfritt, Aluminium, Titan, Inconel samt Greek Ascoloy.
Användarvisningsbild
Christian Hedblom
För mycket laddtryck
Inlägg: 224
Blev medlem: tor okt 11, 2012 8:10 pm
Ort: Göteborg/Kongsberg , Norge

Re: Porsche 996: Tyskbygge m. rörram & mittmotor

Inlägg av Christian Hedblom »

Jag har fått en ny kompis sen sist jag uppdaterade :)

SolidWorks ;)

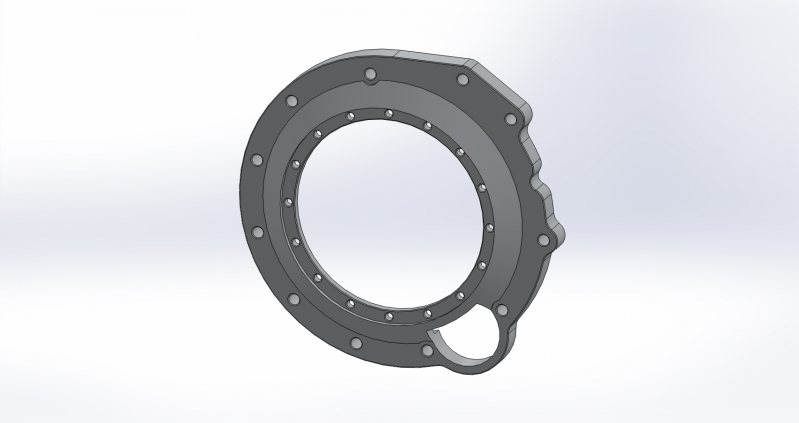

Första bilden visar: Adapterflänsen mellan låda och motor.

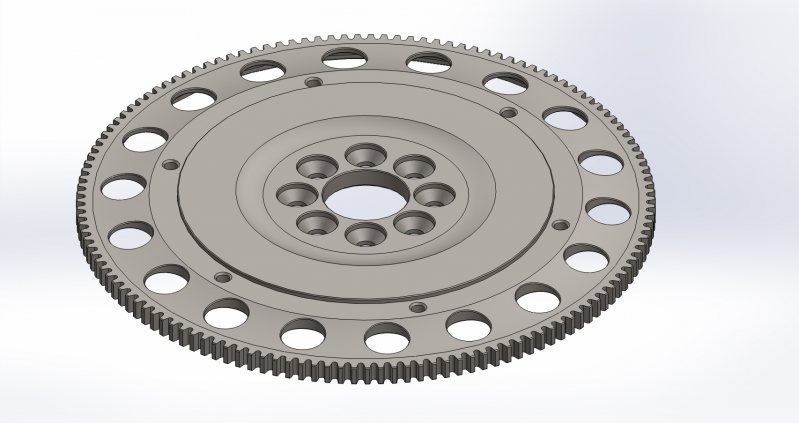

Andra bilden visar: Svänghjulet (nya) 3,1kg
Christian Hedblom

International Tube Welder
Cert. på Svart, Rostfritt, Aluminium, Titan, Inconel samt Greek Ascoloy.
Användarvisningsbild
Toni
Forumsberoende
Inlägg: 809
Blev medlem: tor mar 11, 2010 12:48 pm
Ort: Malmö

Re: Porsche 996: Tyskbygge m. rörram & mittmotor

Inlägg av Toni »

Akta dig för den kompisen!
Han gör dig sömnlös på nätterna och håller dig kvar vid datorn alldeles för länge på kvällarna! :wink:

Ser snyggt ut annars.
Toni
World's Fastest Commer
http://forum.savarturbo.se/viewtopic.ph ... lit=commer" onclick="window.open(this.href);return false;
Användarvisningsbild
Robin Olivi
Forumsberoende
Inlägg: 658
Blev medlem: fre nov 13, 2009 1:25 pm
Ort: Västerås

Re: Porsche 996: Tyskbygge m. rörram & mittmotor

Inlägg av Robin Olivi »

Toni skrev:Akta dig för den kompisen!
Han gör dig sömnlös på nätterna och håller dig kvar vid datorn alldeles för länge på kvällarna! :wink:
:thumbright:

Det finns ju lite andra möjligheter i det programmet än din gamla 2-d cad. Så nu vill vi se lite fräna skisser. :D
______________________________
AKA Oliven
http://www.conrit.se" onclick="window.open(this.href);return false; Fräsning och svarvning. Gilla oss på Facebook http://www.facebook.com/Conrit" onclick="window.open(this.href);return false;
Användarvisningsbild
Christian Hedblom
För mycket laddtryck
Inlägg: 224
Blev medlem: tor okt 11, 2012 8:10 pm
Ort: Göteborg/Kongsberg , Norge

Re: Porsche 996: Tyskbygge m. rörram & mittmotor

Inlägg av Christian Hedblom »

Toni skrev:Akta dig för den kompisen!
Han gör dig sömnlös på nätterna och håller dig kvar vid datorn alldeles för länge på kvällarna! :wink:

Ser snyggt ut annars.

Hehe jo tack jag har märkt det, har suttit en del vid datorn nu senaste tiden.. ;)
Christian Hedblom

International Tube Welder
Cert. på Svart, Rostfritt, Aluminium, Titan, Inconel samt Greek Ascoloy.
Användarvisningsbild
Christian Hedblom
För mycket laddtryck
Inlägg: 224
Blev medlem: tor okt 11, 2012 8:10 pm
Ort: Göteborg/Kongsberg , Norge

Re: Porsche 996: Tyskbygge m. rörram & mittmotor

Inlägg av Christian Hedblom »

Robin Olivi skrev:
Toni skrev:Akta dig för den kompisen!
Han gör dig sömnlös på nätterna och håller dig kvar vid datorn alldeles för länge på kvällarna! :wink:
:thumbright:

Det finns ju lite andra möjligheter i det programmet än din gamla 2-d cad. Så nu vill vi se lite fräna skisser. :D

Jovars! :mrgreen:

Dög inte de jag la upp? ;)
Christian Hedblom

International Tube Welder
Cert. på Svart, Rostfritt, Aluminium, Titan, Inconel samt Greek Ascoloy.
Användarvisningsbild
Robin Olivi
Forumsberoende
Inlägg: 658
Blev medlem: fre nov 13, 2009 1:25 pm
Ort: Västerås

Re: Porsche 996: Tyskbygge m. rörram & mittmotor

Inlägg av Robin Olivi »

hehe, jodå för tillfället iaf ;-)
______________________________
AKA Oliven
http://www.conrit.se" onclick="window.open(this.href);return false; Fräsning och svarvning. Gilla oss på Facebook http://www.facebook.com/Conrit" onclick="window.open(this.href);return false;
jonas4125
Lite mer laddtryck
Inlägg: 17
Blev medlem: ons nov 10, 2010 8:10 pm
Ort: vara

Re: Porsche 996: Tyskbygge m. rörram & mittmotor

Inlägg av jonas4125 »

Va händer
Blasse
För lite laddtryck
Inlägg: 2
Blev medlem: lör feb 23, 2013 11:49 am
Ort: Falun

Re: Porsche 996: Tyskbygge m. rörram & mittmotor

Inlägg av Blasse »

Satte mig och sträckläste tråden. Imponerande! Väntar med spänning på en update!
Användarvisningsbild
Christian Hedblom
För mycket laddtryck
Inlägg: 224
Blev medlem: tor okt 11, 2012 8:10 pm
Ort: Göteborg/Kongsberg , Norge

Re: Porsche 996: Tyskbygge m. rörram & mittmotor

Inlägg av Christian Hedblom »

jonas4125 skrev:Va händer
Tyvärr inte så mycket. Dels upptagen med massa annat sen har jag inte ekonomiskt prioriterat Porschen senaste tiden heller.
Ska dock börja jobba i Norge igen så framöver borde jag kunna uppdatera lite bättre. Men det är mycket som ska ordnas innan dess...
Lägenheter hit o dit bland annat..

Hjälper en kompis med hans Cossie också, ska väl dra igång med chassit på den snart, hoppas att det är så gott som klart innan jag drar till grannlandet.

Blasse skrev:Satte mig och sträckläste tråden. Imponerande! Väntar med spänning på en update!
Tack! Kul att du gillar bygget :)
Christian Hedblom

International Tube Welder
Cert. på Svart, Rostfritt, Aluminium, Titan, Inconel samt Greek Ascoloy.
jonas4125
Lite mer laddtryck
Inlägg: 17
Blev medlem: ons nov 10, 2010 8:10 pm
Ort: vara

Re: Porsche 996: Tyskbygge m. rörram & mittmotor

Inlägg av jonas4125 »

E de kolfibercossin du hjälper till med?
Användarvisningsbild
Christian Hedblom
För mycket laddtryck
Inlägg: 224
Blev medlem: tor okt 11, 2012 8:10 pm
Ort: Göteborg/Kongsberg , Norge

Re: Porsche 996: Tyskbygge m. rörram & mittmotor

Inlägg av Christian Hedblom »

jonas4125 skrev:E de kolfibercossin du hjälper till med?
Yes box!
Christian Hedblom

International Tube Welder
Cert. på Svart, Rostfritt, Aluminium, Titan, Inconel samt Greek Ascoloy.
Användarvisningsbild
Christian Hedblom
För mycket laddtryck
Inlägg: 224
Blev medlem: tor okt 11, 2012 8:10 pm
Ort: Göteborg/Kongsberg , Norge

Re: Porsche 996: Tyskbygge m. rörram & mittmotor

Inlägg av Christian Hedblom »

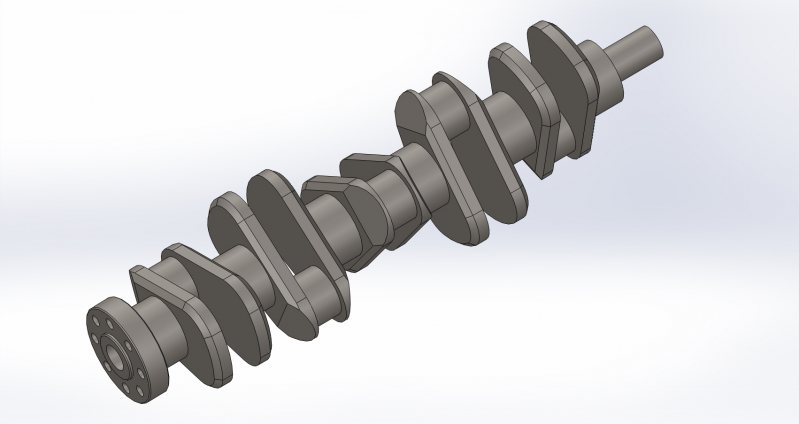

Hade inget att göra så jag satte mig och snodde ihop en vev i solid igår..



Jag började klura lite på bore/stroke-ratio igår efter att en kompis snackat lite om hur han vill bygga sin motor.
Original är det 86,4mm slag men visste i bakhuvudet att Sport Quattro S1:an hade kortare, letade lite och fick fram 85mm.
ABY org har 0,9375:1 och S1 har/hade 0,935:1...
Jag har ju hela tiden tänkt att jag vill bygga en ettrig jäkla motor och tänkt lätta både det ena och det andra sen.
Bore/Stroke-ratiot spelar ju också in på hur motorn beter sig, de flesta brukar ju köpa stroker-kit på 2,5L-2,7L till sina Audi-femmor.
Jag är lite inne på att gå andra vägen bara för att inte vara som alla andra. Frågan är dock hur mkt det kommer att ge och hur mkt mer kan man varva!?

Gör man en ny vev, som jag är lite inne på att göra, med slag 81mm så blir förhållandet 1:1.

Jag har läst nånstans att 1:1 ska vara "optimalt".

Vad säger ni experter? :)
Christian Hedblom

International Tube Welder
Cert. på Svart, Rostfritt, Aluminium, Titan, Inconel samt Greek Ascoloy.
